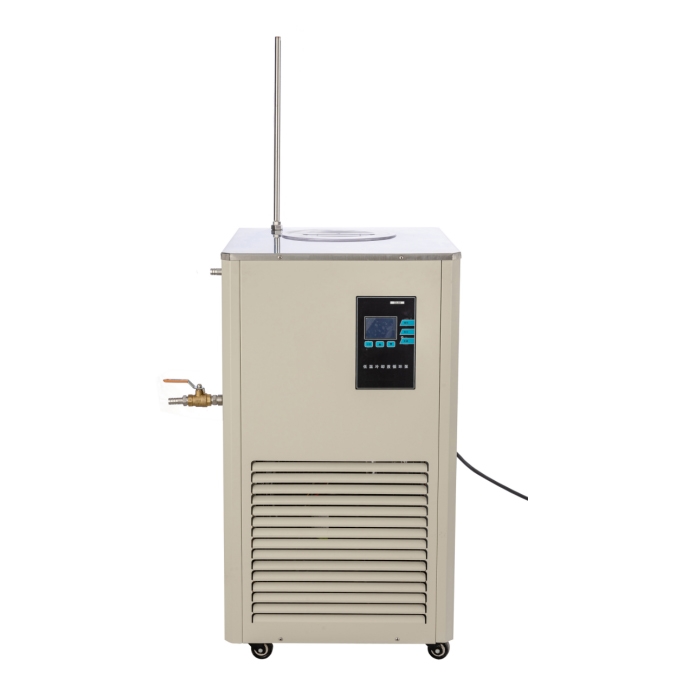

本產品是利用全封閉壓縮機機械制冷，冷卻槽內壁盤有冷卻銅盤管，制冷劑（氟利昂）通過水槽內壁的盤管不斷循環，對槽內冷媒進行冷卻，并通過內置循環泵、外接循環管路將冷媒輸送到配套設備夾層或冷凝盤管內，間接為反應器內物料進行降溫、對冷凝管接觸蒸汽進行冷卻、液化。
本產品一般可連接雙層反應釜的夾層、旋轉蒸發器、反應釜的冷凝盤管使用，也可將需冷卻的物體或容器直接放入浴槽內進行反應。
從本產品的下出口管路連接到釜體或冷凝器的下方進口管路，循環液再從上循環口出來通過管路回到本產品的進口，形成一個完整的循環空間。
技術參數
|
名稱 |
低溫冷卻液循環泵 |
|
|
型號 |
DLSB-100/30 |
|
|
使用溫度范圍 |
-30 ~室溫 |
|
|
最佳環境溫度 |
5 ~35 ℃ |
|
|
環境濕度 |
≤70％通風 |
|
|
電 源 |
三相380V/50HZ |
|
|
安 全 保 護 |
延時、過電流、過熱、相序、缺相保護 |
|
|
顯示屏 |
液晶屏顯示、按鍵操作 |
|
|
控溫精度 |
±0.1℃ |
|
|
傳感器 |
PT100 |
|
|
整機總功率 |
5785W |
|
|
壓縮機 |
規格 |
7P |
|
數量 |
1 |
|
|
功率 |
5145W |
|
|
制冷量 |
13944W |
|
|
循環泵 |
功率 |
280W |
|
揚程 |
10-12M |
|
|
流量 |
30-50L/min |
|
|
壓力 |
≤0.4MPa |
|
|
風冷冷凝器
|
功率 |
360W |
|
換熱面積 |
39㎡ |
|
|
風量 |
6800m3/h |
|
|
制冷劑 |
R22 |
|
|
冷凝盤管 |
Φ19銅管鍍鎳 |
|
|
機體材質 |
冷板噴塑防腐 |
|
|
水槽容積尺寸 |
Φ500×500H(mm) |
約98L |
|
水槽內可用尺寸 |
Φ390mm |
|
|
上蓋開口 |
Φ350mm |
|
|
外循環接口 |
寶塔接頭外徑Φ19mm (面向機器左側） |
|
|
機器占空間 |
845×1100×（1365+立桿400）mm寬深高 |
|
|
機器凈重 |
230KG |
|
|
外包裝尺寸 |
1190×880×1540mm 木箱1.61m3 |
|
|
包裝重量 |
270KG |
|
